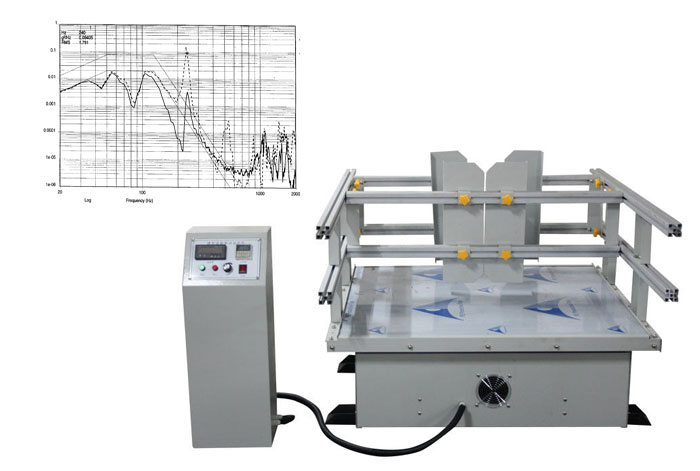

Titreşim Testi

Titreşim testi, bir ürün veya yapının ömrü boyunca bir test ortamı altında görebileceği koşulları taklit eder. Titreşim testi, ürünlerin sağlam olduğundan ve çalışma veya transit sırasında güvenli bir şekilde çalışmasını sağlamak için, beklenmedik performanstan veya sahada erken yaşta arızalardan kaçınmak için kullanılabilir.

Titreşim testi, genellikle bir titreşim testi çalkalayıcı veya titreşim test makinesinin kullanılmasıyla, bir yapıya bir zorlama fonksiyonunu simule etmek için yapılır. Bu uyarılmış titreşimler, titreşim testleri veya çalkalama testleri, tasarım sırasında uygun ürünler, toplantı standartları, düzenleyici nitelikler (örn. MIL-STD 810G, vb.), Titreşim testi, yorulma testi, tarama gibi çeşitli şeyler için laboratuvar veya üretim hattında kullanılır.

Eleman, titreşim test hizmetlerinde geniş deneyime sahiptir ve titreşim laboratuvarlarımız, düşük ve yüksek frekans koşullarını kopyalayabilen elektro-dinamik ve servo hidrolik sistemlere sahiptir. Titreşim testi, ürün çalışırken, elektrik ve hidrolik de dahil olmak üzere tamamlanabilir ve aşırı sıcaklıklarla birlikte gerçekleştirilebilir .

En küçük bileşenlerden en büyük ve en zorlu hava-uzay ve askeri test programlarına kadar, TÜRCERT, ürününüzün verilen pazar için en yüksek standartlara göre test edilmesini ve onaylanmasını sağlayabilir. Son teknoloji kontrol sistemlerinden yararlanarak, ihtiyaçlarınızı karşılamak için belirlenmiş test seviyelerini vermenin yanı sıra saha veri replikasyonunu gerçekleştirebilir ve test numunesinin işe uygun olduğundan emin olmanızı sağlar.

Darbe ve Titreşim Testleri

TÜRCERT'in TÜRKİYE'deki titreşim testi hizmetleri, aşağıdakileri de içeren en son savunma, havacılık, ulaşım ve ticari gereksinimleri karşılamasına yardımcı olur;

  • Rasgele
  • Sinüsoidal
  • Rezonans Arama ve Konut
  • Rastgele Dar Band Rastgele
  • Sinüste Rastgele
  • Kombine Sıcaklık ve Titreşim
  • Helikopter Rotor Frekansı Simülasyonu
  • Silah Ateşi Simülasyonu
  • SRS
  • Bıçak kapalı titreşim (motor fan bıçağı kaybı ve rüzgar doldurma)

Ürünler ve performans değerlendirmesi

Çoğu zaman, frekans aralığına ve gereken yer değiştirmeye bağlı olarak elektrodinamik ve servo hidrolik karıştırıcılar kullanılır. TÜRCERT teknolojisinin uzun bir geçmişini içeren EUROLAB sistemleri, titreşim testleri, darbe titreme testleri ve çalkalayıcı testleri için endüstri standardı elektrodinamik titreşim ve sarsıcı ekipmanlarla bu testleri yapıyor. EUROLAB, elektrodinamik çalkalayıcılardan sezgisel ve gelişmiş titreşim denetleyicilerine kadar anahtar konumda tüm cihazlar ile gerekli testleri gerçekleştirmektedir.

Elektrodinamik (ED) sarsıcılar çoğu titreşim testi için uygundur ve alternatif yaklaşımlara göre çeşitli avantajlar sunar. Hidrolik karıştırıcılar ile karşılaştırıldığında, ED çalkalayıcılar çok daha yüksek frekanslar yeteneğine sahiptir. Bu yüksek frekanslar elektronik ve elektronik aksamların test edilmesinde çok önemli olabilir. ED çalkalayıcılar ayrıca genel titreşim testine ek olarak çok çeşitli şok ve SRS palslarını da üretebilmektedir. Son olarak, ED çalkalayıcı çok doğrusal bir davranışa sahiptir, bu nedenle titreşim testinin kontrol edilmesi mümkün olabilir.

Veri Fiziği titreşim testi ekipmanı, kuvvet üretimi, kontrolü ve ölçümünü içeren eksiksiz bir dizi şok ve titreşim testi sağlar. Şok ve titreşim testi için en son teknolojiye sahip çözümler sunmak için hem donanım hem de yazılıma birçok gelişmiş özellik eklenmiştir böylece belirli frekanlarla titreşim testi yapılabilmektedir.

Titreşim testi

  1. Rezonanslı aramalar ve dwells
  2. Özel fikstür tasarımı ve üretimi
  3. Fikstür rezonans değerlendirmesi
  4. Kombine titreşim ve çevre
  5. Elektrodinamik (ED) sarsıcılar Hızlandırılmış Gerilme Testi (AST) için kullanılabilir
  6. Titreşim sırasında gerilim izleme

Titreşim yetenekleri

  • Çalkalayıcı tipi: Elektrodinamik (ED)
  • Titreşim türleri: sinüs, rastgele, rastgele tesadüfi, rastgele rastgele
  • Eksen: tek
  • İnme: 3 ”'e kadar pk-pk
  • Kuvvet: 25.000 lbf'ye kadar
  • Hızlanma: 227 Gpk çıplak masa
  • 92 Gpk - 160lbs arası
  • 44 Gpk - 460 £ arası
  • 27 Gpk ila 800 lbs
  • Hız: aralıklı 80 in / sn, 105 in / sn
  • Yük: 1000 libre'ye kadar (kütle dengesi için özel testler için daha yüksek)

Mekanik Şok Kapasiteleri

  • Çalkalayıcı tipi: Elektrodinamik (ED)
  • Eksen: tek
  • İnme: 3 ”'e kadar pk-pk
  • Hızlanma / süre: 330G / 4ms ila 50lbs
  • 250 G / 6ms ila 80 libre
  • 135 £ / 100 ms için 11ms
  • 80 £ / 70 ila 70 lbs
  • 50 £ / 18 ila 500 £
  • Yük: 1000 libre'ye kadar (kütle dengesi için özel testler için daha yüksek)

Şok Yetenekleri

  • Şok tipi: yarım sinüs, testere dişi, yamuk
  • Hızlanma / süre: 1000G / 1 ms, 500G / 2.5 ms, 200G / xx ms, 100G / xx ms, vb.
  • Yük kapasitesi: 1000 lb'ye kadar

Titreşim / Mekanik Şok Özel Yetenekleri

  1. Örnek yol veya olay verileri ve çoğaltılması
  2. Titreşim seviyelerini hızlandırmak ve zamanlamayı azaltmak için Yorulma Hasarı Spektrumu (FDS) kullanımı
  3. Şok tepki spektrumu (SRS) testi

Titreşim Fikstürü
Tasarım:

  1. Özel test fikstür tasarımı (Katı İşler)
  2. İstemci verilerini yerel Solid Works, Parasolid, IGS veya STP formatlarında kabul edin.
  3. Gerektiğinde Algoriteyi kullanarak Sonlu Elemanlar Analizi (FEA)
  4. Animasyon rezonans örneklerini düşünün
  5. Proje örneklerini düşünün (RF kablo braketi rüzgar değerlendirmesi, kısaltılmış)

Fabrikasyon:

  1. Özel test fikstür imalat
  2. talaşlı
  3. Alüminyum, çelik, MIG, TIG
  4. CNC işleme, lazer, su jeti, tel EDM kesme ve toz boya boyama kolay erişim

Test Örneği Ek:

  • Titreşim adaptör plakaları 2 ”merkezlerde 3/8” -16 delik kullanır
  • Plaka boyutları 12 ”x 12” ila 72 ”x 72” arasında değişir, 24 ”x 24” en yaygın olanıdır

Son Derece Hızlandırılmış Yaşam Testi (HALT) Yetenekleri-

  • Rampa / programlanabilir
  • Tablo: 4 'x 4' yüzeyine kadar
  • Yükseklik: 35 "kadar
  • Sıcaklık aralığı: -80 ° C ila 180 ° C tipik, -100 ° C ila 200 ° C aralıklı
  • Termal rampa oranı: 50 ° C / dakikaya kadar
  • Titreşim tipi: pnömatik hava çekiç yarı-rastgele 6 eksenli
  • Hızlanma: 50G'nin 3kHz altındaki rms, 70G'nin 10kHz altındaki rms'i
  • Frekans aralığı: 100 - 10.000Hz

Arıza Modu Doğrulama Testi (FMVT®) Yetenekleri

  • FMVT®, güvenilirlik büyümesine yardımcı olmak için gerçek dünyadaki arıza modlarını ortaya çıkarmak amacıyla uygulamalarda sıklıkla Intertek patentli bir rezonans darbe titreşim podu kullanılarak çeşitli şekillerde gerçekleştirilebilen bir işlemdir.
  • Rampa / programlanabilir
  • Altı eksenli FMVT titreşim pod
  • Oda ölçüleri: 71 "x 54" x 47 "yüksek
  • Sıcaklık aralığı: -80 ° C ila 180 ° C tipik
  • Termal rampa oranı: 30 ° C / dakikaya kadar
  • Hızlanma: 50Gpk
  • Frekans aralığı: 1 - 10.000Hz

TÜRCERT titreşim testleri yanı sıra aşağıdaki hizmetleri de vermektedir;

  • Titreşim ve Şok Çevresel Test Çeşitleri
  • Multishaker Testi
  • Titreşim Kalifikasyonu ve Ar-Ge
  • Paket Testi
  • Deprem Testi
  • Uydu Titreşim Testi
  • Türbin Kanadı Yüksek Çevrim Yorulma Testi
  • Çevresel stres taraması

Test Ettiğimiz Standartlar:

  • GMW 3172
  • GMW 3431
  • GMW 8287
  • GMW 15570
  • GMW 3191
  • GM 9123P
  • Ford CETP 00.00-L-412
  • Ford WCR 00.00EA-D11
  • Chrysler PF-8982
  • Toyota TSC7000G
  • Nissan Tasarım Özellikleri 25100NDS00 [11]
  • Hyndai / Kia Motor ES95400-10

Titreşim testlerimiz için TÜRCERT ile iletişime geçebilirsiniz.
